저유동성몰탈공법을 보완한 초고압 절삭수로 연약지반이나 원지반을 파괴한 후 몰탈을 주입하여 충진 및 개량체 품질을 극대화한 공법입니다.

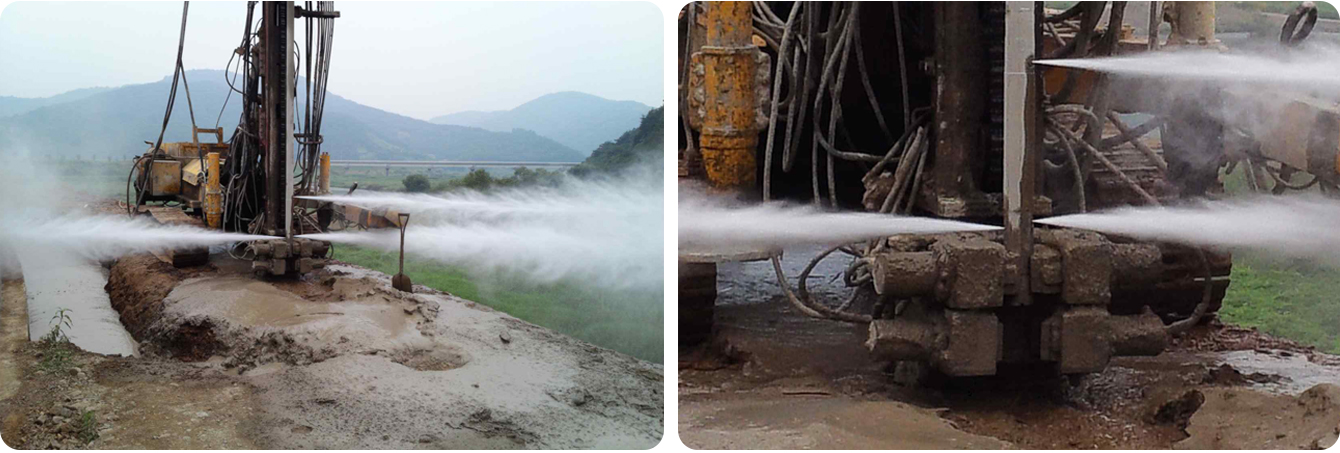

분사(噴射) 장면

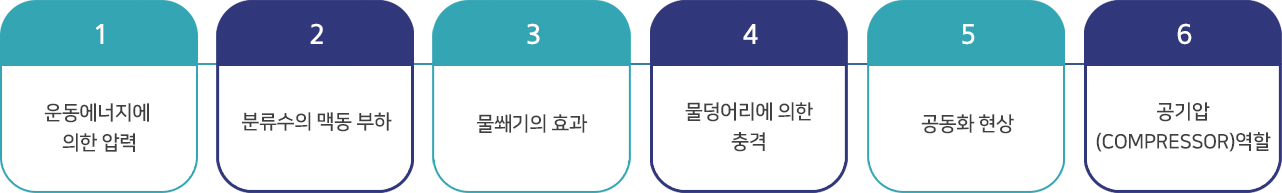

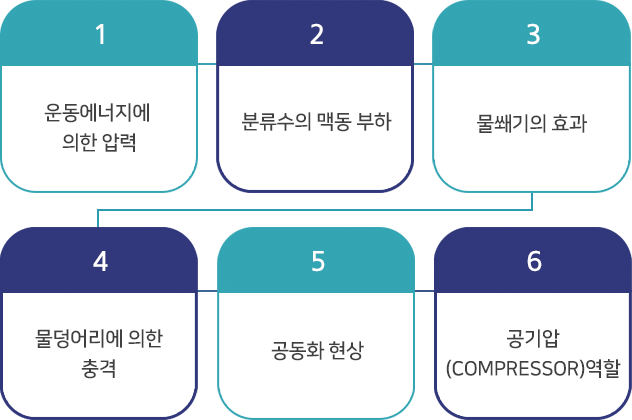

공법의 원리

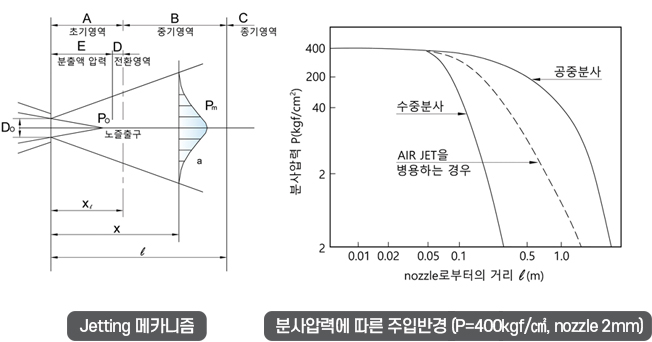

분류(噴流) 구조

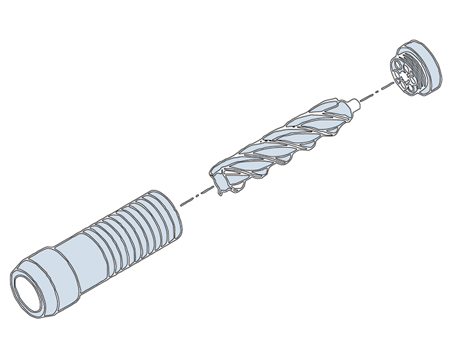

특수선단장치 개념도

분류(噴流) 구조

특수선단장치 개념도

분류(噴流) 구조

특수선단장치 개념도

공법의 특징

1.	토층 구성이나 토질에 의한 영향을 받지 않으며 필요개소에 필요량의 경화재를 계획적으로 주입할 수 있다.
2.	불량한 토층에 싸이클론 젯을 통해 우수한 품질의 일정한 구근의 개량체를 형성할 수 있다.
3.	우수한 품질의 개량체를 형성하여 차수 및 지반개량 효과가 탁월하다.
4.	토중에 인공적으로 만든 간격에 경화재를 충진하는 것이기 때문에 보통의 약액주입공법처럼 인근의 건물이나 지하 매설물에 영향을 미치지 않는다.

공법의 특징

1.	토층 구성이나 토질에 의한 영향을 받지 않으며 필요개소에 필요량의 경화재를 계획적으로 주입할 수 있다.
2.	불량한 토층에 싸이클론 젯을 통해 우수한 품질의 일정한 구근의 개량체를 형성할 수 있다.
3.	우수한 품질의 개량체를 형성하여 차수 및 지반개량 효과가 탁월하다.
4.	토중에 인공적으로 만든 간격에 경화재를 충진하는 것이기 때문에 보통의 약액주입공법처럼 인근의 건물이나 지하 매설물에 영향을 미치지 않는다.

공법의 특징

1.	토층 구성이나 토질에 의한 영향을 받지 않으며 필요개소에 필요량의 경화재를 계획적으로 주입할 수 있다.
2.	불량한 토층에 싸이클론 젯을 통해 우수한 품질의 일정한 구근의 개량체를 형성할 수 있다.
3.	우수한 품질의 개량체를 형성하여 차수 및 지반개량 효과가 탁월하다.
4.	토중에 인공적으로 만든 간격에 경화재를 충진하는 것이기 때문에 보통의 약액주입공법처럼 인근의 건물이나 지하 매설물에 영향을 미치지 않는다.

주입재료

시멘트 : KS L5210의 고로슬러그시멘트 또는 이와 동등한 제품

세골재 : 세골재는 KS L 2527 콘크리트용 골재에 적합한 재료(모래)를 사용하는 것을 기본으로 하며, 수급이 어려울 경우 부순잔골재를 혼용(5:5)할 수 있다.

배합수 : 청수사용을 기준으로 하여 시행하는데, 현장여건에 따라 해수를 사용해도 무관하다. 단 감독관 협의 하에 시행한다.

배합비 : 주입재의 표준배합비는 아래와 같다.

①

주입표 준배합비

( 1㎥ )

시멘트	세 골 재(모래, 부순잔골재)	물	비 고
지중경사계	730kg	400kg	몰탈그라우팅

②	현장 배합시험에 의하여 사용토사의 표준입도, 함수비에 따른 배합수의 단위량을 정한다.

주입재료

시멘트 : KS L5210의 고로슬러그시멘트 또는 이와 동등한 제품

배합수 : 청수사용을 기준으로 하여 시행하는데, 현장여건에 따라 해수를 사용해도 무관하다. 단 감독관 협의 하에 시행한다.

배합비 : 주입재의 표준배합비는 아래와 같다.

①

주입표 준배합비

( 1㎥ )

시멘트	세 골 재(모래, 부순잔골재)	물	비 고
지중경사계	730kg	400kg	몰탈그라우팅

②	현장 배합시험에 의하여 사용토사의 표준입도, 함수비에 따른 배합수의 단위량을 정한다.

주입재료

시멘트 : KS L5210의 고로슬러그시멘트 또는 이와 동등한 제품

배합수 : 청수사용을 기준으로 하여 시행하는데, 현장여건에 따라 해수를 사용해도 무관하다. 단 감독관 협의 하에 시행한다.

배합비 : 주입재의 표준배합비는 아래와 같다.

①

주입표 준배합비

( 1㎥ )

시멘트	세 골 재 (모래, 부순잔골재)	물	비 고
지중경사계	730kg	400kg	몰탈그라우팅

②	현장 배합시험에 의하여 사용토사의 표준입도, 함수비에 따른 배합수의 단위량을 정한다.

시공순서

1.	Plant의 설치
2.	지반개량이 필요한 위치에 Cyclone Jetting Machine의 설치
3.	Cyclone Nozzl, Double Rod, Double Swivel 등을 조립하여 물과 Air를 사용하여 저압으로 소정의 심도까지 굴진한 후
4.	사이클론을 이용한 초고압절삭수와 Air를 사용하여 원지반의 절삭 또은 세정
5.	절삭 또는 세정과 동시에 저유동성몰탈의 충진
6.	상기와 같은 공정으로 소정의 심도까지 분사시공 완료

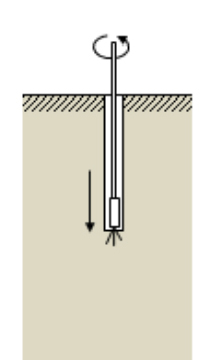

① 천공

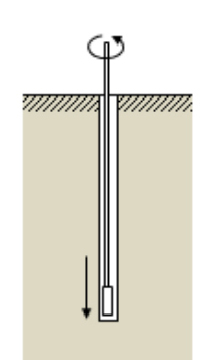

② 천공완료

③ 분사개시

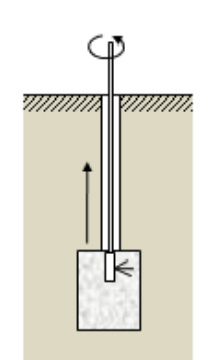

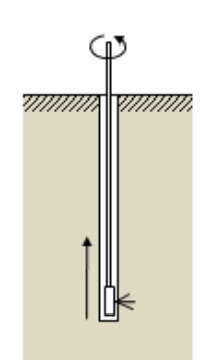

④ 단계별 주입

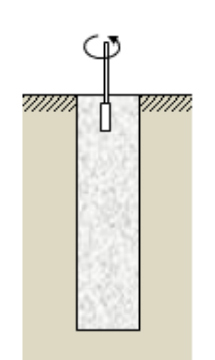

⑤ 시공완료

시공순서

1.	Plant의 설치
2.	지반개량이 필요한 위치에 Cyclone Jetting Machine의 설치
3.	Cyclone Nozzl, Double Rod, Double Swivel 등을 조립하여 물과 Air를 사용하여 저압으로 소정의 심도까지 굴진한 후
4.	사이클론을 이용한 초고압절삭수와 Air를 사용하여 원지반의 절삭 또은 세정
5.	절삭 또는 세정과 동시에 저유동성몰탈의 충진
6.	상기와 같은 공정으로 소정의 심도까지 분사시공 완료

① 천공

② 천공완료

③ 분사개시

④ 단계별 주입

⑤ 시공완료

시공순서

1.	Plant의 설치
2.	지반개량이 필요한 위치에 Cyclone Jetting Machine의 설치
3.	Cyclone Nozzl, Double Rod, Double Swivel 등을 조립하여 물과 Air를 사용하여 저압으로 소정의 심도까지 굴진한 후
4.	사이클론을 이용한 초고압절삭수와 Air를 사용하여 원지반의 절삭 또은 세정
5.	절삭 또는 세정과 동시에 저유동성몰탈의 충진
6.	상기와 같은 공정으로 소정의 심도까지 분사시공 완료

① 천공

② 천공완료

③ 분사개시

④ 단계별 주입

⑤ 시공완료

공법의 흐름도

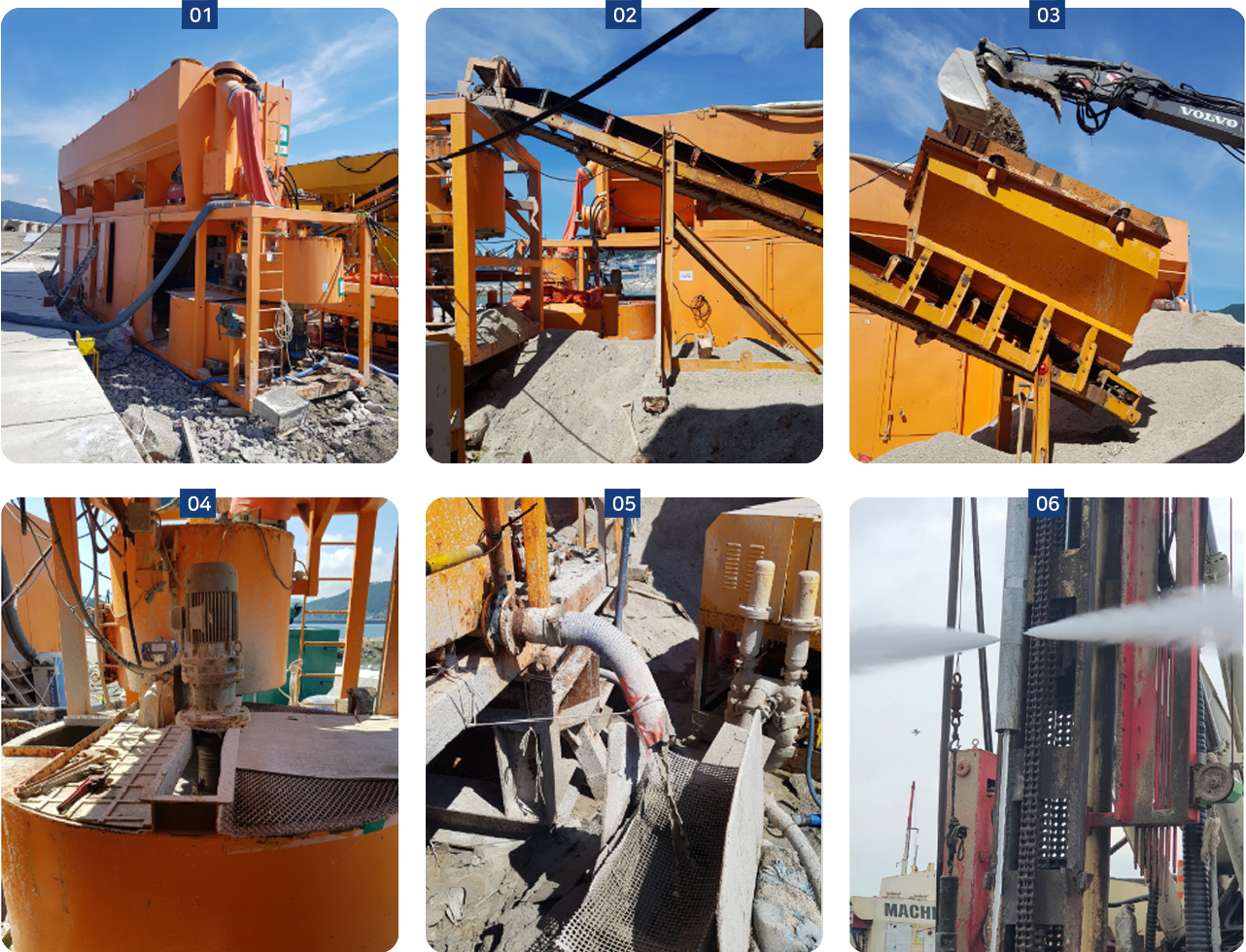

품질관리 시스템

1.	차수 : 차수를 목적으로 하는 제반공사에 적용된다. 이 경우는 지반상태의 여부를 막론하고 전부 가능하다. 토류의 차수, 매설관하의 차수, 방호제, 저수지 방수제 등의 누수방지, 지하 DAM의 건설, 특히 기존 DAM등의 누수방지 및 보강 등에 적합하다.
2.	지반강화 : 연약지반의 지반개량, Heaving의 방지, 사면붕괴의 방지 및 사후 대책, 가설구조물의 보호 및 Under Pinning 등에 적용된다.
3.	현장 조성항, 토류항 : 현장에서 말뚝을 지중에 조성해야 하는 경우와 토류 등의 목적으로 사용된다. 특히 흙막이 토류벽의 경우에는 차수효과를 얻을 수 있기 때문에 Open Cut의 좌우 벽면의 안정처리에 적합하다.
4.	선행지중 : 연장이 긴 구조물을 시공할 때 지반이 연약하거나 지하 매설물로 인한 장애가 있을 경우 선행하면서 가설물을 보호하고 지반을 개량한다.

품질관리 시스템

1.	차수 : 차수를 목적으로 하는 제반공사에 적용된다. 이 경우는 지반상태의 여부를 막론하고 전부 가능하다. 토류의 차수, 매설관하의 차수, 방호제, 저수지 방수제 등의 누수방지, 지하 DAM의 건설, 특히 기존 DAM등의 누수방지 및 보강 등에 적합하다.
2.	지반강화 : 연약지반의 지반개량, Heaving의 방지, 사면붕괴의 방지 및 사후 대책, 가설구조물의 보호 및 Under Pinning 등에 적용된다.
3.	현장 조성항, 토류항 : 현장에서 말뚝을 지중에 조성해야 하는 경우와 토류 등의 목적으로 사용된다. 특히 흙막이 토류벽의 경우에는 차수효과를 얻을 수 있기 때문에 Open Cut의 좌우 벽면의 안정처리에 적합하다.
4.	선행지중 : 연장이 긴 구조물을 시공할 때 지반이 연약하거나 지하 매설물로 인한 장애가 있을 경우 선행하면서 가설물을 보호하고 지반을 개량한다.

품질관리 시스템

1.	차수 : 차수를 목적으로 하는 제반공사에 적용된다. 이 경우는 지반상태의 여부를 막론하고 전부 가능하다. 토류의 차수, 매설관하의 차수, 방호제, 저수지 방수제 등의 누수방지, 지하 DAM의 건설, 특히 기존 DAM등의 누수방지 및 보강 등에 적합하다.
2.	지반강화 : 연약지반의 지반개량, Heaving의 방지, 사면붕괴의 방지 및 사후 대책, 가설구조물의 보호 및 Under Pinning 등에 적용된다.
3.	현장 조성항, 토류항 : 현장에서 말뚝을 지중에 조성해야 하는 경우와 토류 등의 목적으로 사용된다. 특히 흙막이 토류벽의 경우에는 차수효과를 얻을 수 있기 때문에 Open Cut의 좌우 벽면의 안정처리에 적합하다.
4.	선행지중 : 연장이 긴 구조물을 시공할 때 지반이 연약하거나 지하 매설물로 인한 장애가 있을 경우 선행하면서 가설물을 보호하고 지반을 개량한다.
